SUTTER

產品詳情

編號	M00121	類型	實驗室儀器
規格	臺	型號	SUTTER

美國SUTTER全系產品授權代理

（提示：單擊產品型號鏈接，可獲取相應產品的具體信息）

一：放大器系統

AMPLIFIER SYSTEMS

Sutter Instrument自豪地宣布，我們的產品系列多年來重要的新增產品之一：全套電生理記錄硬件和軟件。 dPatch?數字貼片放大器系統將高達5 MHz的采樣率與噪聲性能結合在一起，支持安靜的單通道記錄和數字體系結構，以獲得高的信號保真度和穩定的補償電路。dPatch是優良的電生理放大器。 IPA?系列集成貼片放大器可實現高效、低噪聲的全細胞錄音。IPA系統具有一個（IPA）或兩個記錄通道（雙IPA），將先進的放大器技術與完全集成的D/A和A/D轉換以及高速USB接口結合在一起。采集、數據管理和流線型分析是使用捆綁的SuttPosiTM?數據采集和分析軟件，在Igor Pro（WaveMeeMealthInc.）的基礎上建立的。所有Sutter Amplier系統的設計都注重客戶期望和欣賞的細節。面板經過雕刻，具有嵌入式連接器。移液管支架連接到機加工鋁螺紋，設計用于大程度的機械穩定性和改進的屏蔽?？捎门浼〝U展面板，在19英寸機架的前部提供放大器背板連接；機加工黃銅接地點；聚碳酸酯制成的標準移液管支架；石英制成的優良移液管支架，可大限度地減少熱膨脹（現在是dPatch系統的標準配置）。
序號	名稱/型號	圖片	特點	主要描述
1	dPatch?		低噪聲超快數字膜片鉗放大器系統（現在使用動態夾）	5 MHz采樣率，高達22位分辨率 dPatch的一個功能是前臺數據采樣系統。每個前端都以5 MHz的頻率連續采樣。輸出濾波在100 Hz和1 MHz之間有13個設置。在1MHz下可實現18位的分辨率。對于較低的過濾器設置，自動下采樣可提高分辨率，同時優化數據速率。在帶寬設置為1 kHz時，dPatch系統提供的信號分辨率優于22位。
2	IPA? / DOUBLE IPA?		帶數據采集系統的集成膜片鉗放大器	Sutter Instrument推出了IPA?系列集成貼片放大器，可實現高效、低噪聲的全細胞記錄。IPA系統有單頭臺（IPA）或雙頭臺（雙IPA）兩種版本，結合了先進的放大器技術、完全集成的D/a和a/D轉換以及高速USB接口。采集、數據管理和流線型分析是使用配套的SuttPosiTM?數據采集和分析軟件，在Igor Pro（WaveMeeMealthInc.）的基礎上建立的。
3	Dendrite ?		數據采集、管理和分析系統	電生理系統的傳統架構遵循由放大器、計算機接口和數據采集軟件組成的三層結構。Sutter Instrument的膜片鉗放大器系統、IPA?系列和dPatch?放大器系統將這三個層次組合成方便、完全集成的軟件包，其中包括日益流行的SutterPatch?數據采集、管理和分析軟件。Dendrite? 該系統滿足了希望將現有放大器與SutterPatch軟件功能相結合的客戶的需求。
4	SutterPatch?		數據采集，管理和分析軟件	SutterPatch?軟件是一款功能齊全的電生理數據采集、管理和分析應用程序，適用于Windows或Mac OS計算機，由我們免費提供支持。SutterPatch與所有Sutter Instrument膜片鉗放大器系統配套在一起。該軟件控制數據采集，提供實時測量，以幫助在實驗過程中做出決策，跟蹤所有放大器參數，記錄實驗進度，并存儲一組多達600個元數據參數。SutterPatch由WaveMetrics，Inc.在新版本的Igor Pro中構建，可立即訪問Igor強大的科學和工程分析工具。SutterPatch每天都在積極擴展和開發，其目標是成為電生理學的標準之一。

二：微移液管制作

MICROPIPETTE FABRICATION

P-77拔管器是Sutter Instrument的創始產品，經過40年的不斷發展，我們已經成為微移液管拉制器領域良好制造商。在納米尺度上形成玻璃微移液管需要精密的控制。經過多年對微移液管拉制器的不斷改進，Sutter從P-1000觸摸屏顯示器的易用性到P-2000，P-2000是可以用于純石英管制造移液管的拉制器之一。 P-1000是Flaming/Brown?的新發展的微量移液管拉制器。該拉制器通過集成彩色觸摸屏和簡化編程的新技術，擴展了P-97的功能。安全加熱模式、診斷測試、線路重復模式和鉗口溫度傳感器等功能有助于創建理想的移液管形態。預先安裝的Sutter Pipette Cookbook、glossary和help主題使您可以輕松訪問大量的程序庫。這兩種拉制器都提供：微處理器控制的可編程性、恒流電源、獨立的精密空氣輸送系統和速度傳感系統。與其他微量移液管拉制器相比，這些設計元素顯著改善了移液管的再現性。目前新的微量移液管拉制器技術是P-2000。它結合了Flaming/Brown?拉制器的機械設計和可編程性，但使用CO2激光器作為熱源。隨著激光的加入，石英管現在可以與其他低熔點玻璃成分一起拉制。石英移液管有助于消除電生理研究中的一些技術障礙，并增強了顯微注射程序和近場掃描顯微鏡。 P-30是我們的低價格和不復雜的拉制器，基于20世紀50年代NIH的設計。作為一個垂直拉制器，它用于吸管拉拔裝置的基本需品，并提供了一些附加功能。它適用于基本的微移液管制作、銳電極和微注射工作。 BV-10微移液管磨針儀仍然是良好的微移液管磨針技術。對于從一微米到幾十微米的移液管針尖開口直徑的精密斜面，它是良好可選系統。
序號	名稱/型號	圖片	特點	主要描述
1	P-2000		基于激光的微量移液管拉制器	雖然P-2000適用于大多數傳統玻璃，但其主要優勢是能夠使用石英玻璃（熔融石英）。石英為各種研究應用提供了良好的材料性能。石英比其他玻璃更堅固，可以促進穿透堅硬的組織，這通常會打破傳統移液管。對于需要低噪音玻璃的應用，用戶會發現石英是可用的低噪音玻璃。石英不含傳統玻璃中使用的任何金屬。從光學角度看，石英在發光時幾乎沒有熒光。
2	P-1000		下一代微量移液管拉制器	Sutter通過多年使用Flaming/Brown型微量移液管拉制器的經驗開發，并融入了新的技術，Sutter自豪地推出了P-1000微量移液管拉制器。明顯的新功能是彩色觸摸屏，它提供了一個直觀且功能齊全的界面。
3	P-97		Flaming/Brown 微量移液管拉制器	P-97的設計還包含了許多其他功能。明顯的是環繞加熱燈絲的環境室。該環境室旨在將濕度變化對吸液管再現性的影響降低。與P-87相比，功率增加了25%，可以使用大的加熱燈絲、大直徑的玻璃和多管玻璃。夾住加熱燈絲的金屬鉗口也經過了重新設計，以大限度地減少熱量滯留。氣體輸送模式開關為大直徑和多管玻璃提供延長冷卻時間。增加了一個彈簧加載夾緊結構，以便于玻璃加載。增加了真空熒光顯示屏，便于查看。
4	P-30		垂直微量移液管拉制器	P-30型垂直微量移液管拉制器用于制造基本微量移液管和膜片鉗移液管。它將拉動針尖直徑小至0.3μm、錐度長度適中（6至10 mm）的微量移液管。通過使用附帶的補片附件，P-30將拉動標準的雙管膜片鉗移液管。與薄壁玻璃毛細管一起使用，它將產生適用于微量注射研究的移液管或針。P-30是學生實驗室和其他需要經濟、可靠移液管拉動裝置的場合的良好選擇。
5	BV-10		微電極磨針儀	BV-10簡潔漂亮且簡單易用，可對0.1至100μm之間的微量移液管針尖進行精密倒角。研磨盤驅動系統基本無振動，可良好控制倒角過程。使用Brown and Flaming，Science，1974年8月，第185卷所述的技術，可以非?？焖俚赝瓿傻菇?，并產生一致的針尖開口直徑。
6	Capillary Glass & Filaments		玻璃毛細管和加熱片	Sutter Instrument Company除了提供好的微量移液管拉制器外，還提供各種尺寸和材料的高質量毛細管玻璃。盡管有許多類型和尺寸的毛細管玻璃可用，但我們只仔細選擇了那些通過我們標準的。我們在微量移液管技術方面的知識確保您的精密度和高質量。提供三種不同成分的毛細管玻璃管；石英、硼硅酸鹽和鋁硅酸鹽。每種成分都有其的性質，選擇將由您的應用程序和拉具的能力決定。

三：顯微操作儀

MICROMANIPULATION

薩特于1985年開始使用MP-85制造微操作器，MP-85是Huxley-style操作器的精良版本?？吹搅瞬竭M電機的潛力，薩特繼續開發了MP-285，這是我們的步進驅動微操作機。MP-285和MP-225都使用帶有電纜驅動設計的步進電機。在過去的25年里，這些已經被證明是可靠的。MPC-200控制器或其原始獨立控制器均可提供這兩種控制器。最近，我們開發了一系列使用絲杠驅動的新型機械手。3軸MP-845和窄格式MP-865代表了一個緊湊可靠的新系列機械手，可與我們經驗證的控制器連接。這些新設計提供了更緊湊的占地面積，為顯微鏡周圍的安裝和訪問創造了額外的空間。 TRIO?MPC-100控制器。當需要四個或更多操縱器時，MPC-200控制器也可以使用窄格式MP-865。可以使用MPC-100或MPC-200控制器控制多個電動機械手。MPC-100控制器是一種價格低廉的一體化控制器，能夠操作我們的MP-845或MP-865系列機械手中的兩個。MPC-200控制器將控制我們的MP-285或MP-225電動機械手中的兩個，并可擴展為在單個ROE-200輸入設備上運行四個機械手。這些高度靈活的解決方案允許用戶在未來根據需要向系統中添加組件。 QUAD?為MP-845增加了一個電動第四軸，以使移液管以所需角度同軸移動。這個選擇適合需要真正對角線的用戶。緊湊的ROE和控制器合一，易于使用，具有內置機器人功能和USB端口，可編程更復雜的動作。 TRIO?-235消除了Z軸，有利于調整對角線。這種X-Y-D設計是一些人的可選，因為它使安裝非常緊湊。我們的TRIO-235控制器能夠合成人造Z軸，就像我們的三軸機械手合成對角線一樣。穩定臺和適配架安裝選項包括直接栓在流行的顯微鏡框架上的操縱器平臺，以及通過夾在顯微鏡旁邊的桌子上支撐操縱器的巖石穩定的獨立平臺。我們的MT-70支架初是為15磅Huxley-style機械手的穩定支撐而設計的，MT-75龍門式支架是我們機械手的獨立立柱。我們還設計了MD系列顯微鏡平臺，直接連接到流行的奧林巴斯、徠卡、尼康和蔡司倒置顯微鏡的主體上。當使用Sutter操縱器將貼片電極定位到培養中附著的細胞上時，這些平臺適合低漂移記錄配置。 3DMS是一種三維機動化的工作臺，設計用于需要將培養箱或培養皿快速移動到緊湊空間中多個位置的實驗。兩個軸提供X-Y平移，第三個軸提供亞微米精度的內置聚焦。當與MP-285控制器一起使用時，3DMS提供了復雜運動序列的機器人編程能力。 MT-1000適配轉換平臺系統是機械手的一個特定任務平臺。當與MP-285或MP-225操縱器結合時，該系統形成一個切片-膜片工作站。MT-1000誕生于一種現在在切片記錄中很常見的技術，該技術在移動光路的同時保持切片室和記錄電極固定。適配轉換平臺系統允許用戶以高分辨率移動到組織上的多個位置，而不會干擾記錄電極。MT-1000工作站包括：一個X-Y轉換器，用于平穩準確地移動顯微鏡；兩個MT-75龍門式支架，用于在顯微鏡的一側或兩側定位操縱器；以及第三個機架，成為腔室的固定支架。MT-2000使用一個電動X-Y轉換器。在這種設計中，步進電機驅動的絲杠為顯微鏡提供了平穩的運動。 Sutter的大型機動平臺平臺MP-78和MPC-78適合于顯微鏡無法平移且需要大視場的多地點實驗。MT-78-FS大型固定平臺為依賴于X-Y平移的實驗提供了同樣慷慨的安裝面。我們公司的機械手系列包括MM-33手動微操作器，這是一種經濟的微操作器，具有足夠的分辨率和控制能力，可用于穿刺非洲爪蟾卵母細胞和其他中細操作任務。
序號	名稱/型號	圖片	特點	主要描述
1	Electrophysiology Systems		電生理系統搭配平臺	用于雙光子顯微鏡上的多移液管電生理學。與西北大學聯合設計，用于CSHL成像課程。大型移動臺可輕松容納細胞內或切片以及兩個或多個操縱器。允許將示波器固定在桌面上，這是連接到雙光子源的示波器所需的。同樣的設計也適用于范圍變得太大而無法輕松移動的系統，如旋轉圓盤共焦和大型攝像機系統。平臺和機械手系統已用于許多雙光子和其他領域，包括成像公司、蔡司、奧林巴斯和徠卡的產品。這種配置也被許多研究人員用于定制的雙光子顯微鏡。
2	Multi-Link		MPC-200位置控制軟件	Multi-Link?位置控制是一個獨立的軟件包，與我們的MPC-200機械手控制器接口。Multi-Link是一款直觀的GUI，使用為NIH免費軟件μManager開發的MPC-200驅動程序Sutter。它操作可連接到MPC-200的任何Sutter儀器設備，包括：操縱器、電動顯微鏡（MOM和SOM）、MT-800轉換器（帶或不帶顯微鏡鏡頭聚焦驅動）、MPC-78平臺平臺平臺（帶或不帶顯微鏡鏡頭聚焦驅動）和3DMS平臺。
3	MPC-145 TRIO? MPC-145 System		TRIO? MPC-100 SYSTEMS 3軸/0-90對角線微操作系統	MPC-145系統由MPC-100控制器和MP-845微操作器組成。新型MP-845微操作機的結構基于TRIO-245的絲杠設計，但添加了精密十字滾子軸承，以實現更嚴格的公差。25針連接器確保了未來與其他控制器的兼容性。MP-845有鋁或不銹鋼（見上文不銹鋼MP-845選項卡）可供選擇，是一款高度穩定的三軸機械手，每條軸上的行程為25毫米。TRIO MPC-100控制器為MP-845提供了一個合成的第四軸，該軸可以在軟件中設置為0到90度之間的任何角度，以便進行對角運動。MP-845基于絲杠設計，與大多數機械手相比，其總體尺寸和占地面積更小，非常適合在一個設置中需要兩個移液管的應用，或空間有限的設置。
4	MPC-165 TRIO? MPC-165 System		TRIO? MPC-100 SYSTEMS三軸/微窄式微操作系統	MPC-165系統由MPC-100控制器和MP-865微窄式微操作器組成。新MP-865“微窄式”機械裝置專門為需要多個移液管的膜片-切片工作以及空間有限的其他設置而設計。我們將MP-865設計為使寬度小化，允許盡可能多的操縱器組合在一起。Y軸上的行程縮短（12.5 mm），因為徑向定向操縱器不需要在橫向軸上進行長行程。在X軸上的行程已增加到50毫米，以便于快速、方便地更換移液管。采用與MP-845設計相同的精密十字滾子軸承和絲杠制造。
5	MPC-385 System		MPC-200 Systems 基于MP-285的多微操作系統	MPC-385系統由MPC-200控制器和一到四個MP-285微操作器組成。 MPC-200控制器和ROE 神經生物學實驗變得越來越復雜。許多實驗中需要多個機械手，其控制單元很快就會變得空間或成本過高。MPC-200是您一直要求的解決方案。一個能夠運行2到4個操縱器的控制器。Sutter Instrument采用MP-225控制器的簡單性，并將其擴展為從一個控制器ROE運行兩個操縱器。MPC-200可與我們的一兩款機械設備配合使用，即MP-285（MPC-385）、MP-225（MPC-325）或微窄式MP-865（MPC-365）。
6	MPC-365 System		MPC-200 Systems 基于微窄式MP-865的多微操作系統	MPC-365系統由MPC-200控制器和一到六個MP-865微操作器組成。 MP-865微操作器我們的新MP-865“微窄式”機械裝置專門為需要2或3個以上移液管的膜片-切片工作，以及空間有限的其他設置而設計。我們將MP-865設計為使寬度小化，允許盡可能多的操縱器組合在一起。Y軸上的行程縮短（12.5 mm），因為徑向定向操縱器不需要在橫向軸上進行長行程。在X軸上的行程已增加到50毫米，以便于快速、方便地更換移液管。
7	MPC-325		MPC-200 Systems 基于MP-225的多微操作系統	MPC-325系統由MPC-200控制器和一到四個MP-225微操作器組成。 MP-225微操作器 MP-225機械手是MP-285和MPC-365的經濟替代品。2002年，生產和設計的變化使我們能夠生產這種電動機械手，作為工業標準MP-285的更經濟的替代品。機械設計采用微型步進電機和一體式防齒隙齒輪頭。預加載的滾珠軸承滑塊在25 mm的行程中提供平穩的移動。MP-225中保留了與MP-285一起使用的移液管支架和頭戴的安裝方法，以實現交叉兼容性。

8	QUAD?	四軸電動微操作器	QUAD?電動微操作器易于使用，具有四個獨立的軸。每個軸都有25毫米的運動范圍、數字位置顯示和ROE控制。緊湊、直觀的控制器占用小的工作臺空間，無風扇，易于使用。三個軸提供了大多數電動微操作器典型的X、Y、Z正交運動。在四坐標系中，薩特引入了一個真正的第四軸，以精確地以所需的接近角同軸移動電極。第四個軸的行程為30毫米，這大大擴展了系統的行程范圍。

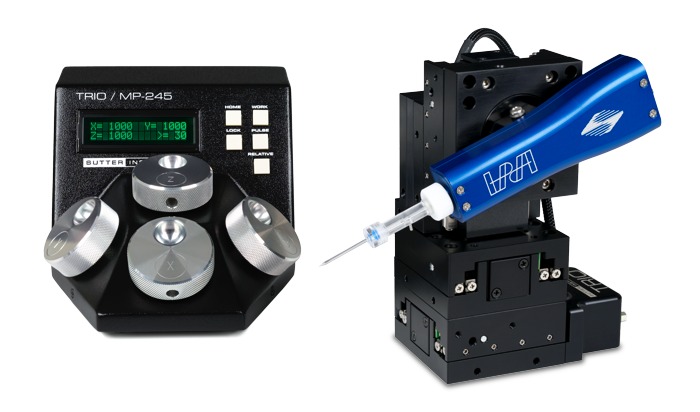

9	TRIO?-245	3軸/0-90對角線微操作系統	TRIO?-245是一個高度穩定的三軸機械手，每個軸行程為25mm。TRIO的合成四軸可以在軟件中設置為任何角度在0到90度之間的對角線運動?；诒却蠖鄶挡倏v器更小的整體尺寸和占地面積的絲杠設計，TRIO-245是空間有限的設置的良好選擇。
10	TRIO?-235	3軸/0-90對角線微操作系統	TRIO?-235是在體監測的良好選擇，替換Z軸，并將其替換為可調整的對角線軸。這種配置將傳統的X軸和Y軸與對角軸配對，對角軸可以通過固定螺釘調整角度。對角線的行程為50毫米，X軸和Y軸的行程為25毫米。在這個模型上，我們添加了軟件，通過組合對角線和X軸來創建合成“Z軸”，這與我們在其他操縱器上創建合成對角線軸的方式相反。TRIO-235采用精密軸承和絲杠設計。
11	SOLO	單軸機械手控制器	SOLO是一款易于操作的單軸控制器，能夠運行Sutter系列步進電機操縱器的任何單軸。SOLO控制器的緊湊設計要求小的工作臺空間，并提供安靜、無風扇的操作。 SOLO控制器具有用戶定義的主位置和工作位置。按住工作按鈕，快速存儲工作位置；再次按下“工作”，操縱器將返回到相同的位置。Home將操縱器發送到初始位置或任何用戶定義的位置。位置的相對值或絕對值（數學用語）坐標直接顯示在ROE上。脈沖按鈕啟動軸的3微米的分離移動。
12	MP-285	電動微操作器	MP-285設計用于滿足科學界的多種定位需求，適用于膜片鉗實驗、細胞外記錄、微量注射、細胞內記錄和精密機器人定位應用。該系統的一個突出特點是可定義第四軸，用于移液管的對角線推進。選擇角度，然后啟動第四軸。與其他三個軸一樣，您可以以可調的粗略或超精細分辨率移動，選擇移動速度，并以連續或單步增量移動。要快速重新定位移液管，只需選擇Home功能。軸位置以相對值和絕對值（數學用語）比例連續顯示，在真空熒光顯示屏上易于讀取。
13	MP-225A	電動微操作器	ROE上的顯示給出了位置，與MP-285一樣，MP-225A操縱器有一個合成的第四軸，用于移液管的對角推進；可以在控制器上選擇0-90度的任何角度。使用多位置指輪可以輕松選擇運動的速度和分辨率，允許以10個增量進行快速/粗略運動和慢速/超精細運動。為了方便用戶，我們采用了兩種常用的機器人移動方式：一次按下一個按鈕，就可以移動到移液管交換的初始位置，或者移動到用戶定義的工作位置，以便在記錄位置附近快速重新定位移液管。
14	MP-85	Huxley-Wall式操作器	MP-85具有內置粗操作器和精細控制的精確亞微米運動的優點，可提供非常大的運動范圍。通過安裝在頂部的三軸操縱器實現粗略定位。超細定位是通過安裝在底座上的大千分尺完成的。這些千分尺通過10:1的減速結構提供平穩、精確的運動。
15	MM-33	微操作器	不銹鋼交叉負載滾柱軸承的設計提供低摩擦和平穩的線性運動，側隙小。預加載輥與硬化鋼導軌成90度角，確保恒定接觸和精度。這種精密的齒條和齒輪傳動提供了穩定、無漂移的運動，且齒隙小?？刂蒲b置一個接一個地放置，這樣可以減少手的移動，更容易定位。所有軸的刻度均以0.10 mm的增量校準，X軸推力的精密千分尺調整以0.01 mm的增量校準，估計為5μm。
16	MM-6	微動臺	黑色陽極氧化鋁車身由一個整體底座和三件式結構制成。頂板的設計尺寸為M2螺紋，采用10毫米方孔模式，中間為M4螺紋孔。MM-6可分為單級、雙級或三級。添加階段是一項簡單的工作，不需要特殊工具。三級帶有一個角支架，用于連接Z軸。工作臺的行程為0.26英寸（6.5毫米），底座易于適應大多數表面。

四：穩定臺和轉移平臺系統

Stages & Translators

正如時間所證明的那樣，一款設備之所以受歡迎，很大程度上是因為它可以很容易地融入現有的設置中。對于微操作器來說，這個過程涉及到設計直接固定在流行的顯微鏡框架上的操作器平臺。此外，我們還提供巖石穩定的單獨平臺，通過夾緊顯微鏡旁邊的桌子來支撐我們的操縱器。我們的MT-70支架初設計用于穩定支撐15磅的赫胥黎機械手，以及MT-75龍門式支架，是MP-225和MP-285的獨立平臺。這些電動機械手還由MD系列顯微鏡用平臺支撐，這些平臺直接連接到流行的徠卡、尼康、奧林巴斯和蔡司倒置顯微鏡的主體上。當使用Sutter操縱器將膜片電極定位到培養中附著的細胞上時，這些平臺適合低漂移記錄配置。 MT-1000適配架平臺系統是機械手的一個特定任務平臺。當與MP-285s或MP-225s結合時，系統形成一個切片膜片鉗工作站。MT-1000誕生于一種現在在切片記錄中很常見的技術，該技術在移動光路的同時保持切片室和記錄電極固定。適配架平臺系統允許用戶以高分辨率移動到組織上的多個位置，而不會干擾記錄電極。MT-1000工作站包括：一個X-Y轉換器，用于平穩準確地移動顯微鏡；兩個MT-75龍門式支架，用于在顯微鏡的一側或兩側定位操縱器；以及第三個機架，成為腔室的固定支架。新推出的MT-2000使用了一個電動X-Y轉換器。在這種設計中，步進電機驅動的絲杠為顯微鏡提供了平穩的運動。我們的大型機動平臺工作臺MP-78和MPC-78適合于顯微鏡無法平移且需要大視場的多地點實驗。MT-78-FS大型固定操作平臺為依賴于X-Y平移的實驗提供了同樣慷慨的安裝面。 3DMS是一種三維機動化的工作臺，設計用于需要將培養箱或培養皿快速移動到緊湊空間中多個位置的實驗。兩個軸提供X-Y平移，第三個軸提供亞微米精度的內置聚焦。當與MP-285控制器一起使用時，3DMS提供了復雜運動序列的機器人編程能力。
序號	名稱/型號	圖片	特點	主要描述
1	3DMS		三軸電動平臺	一個簡單的附件將標準的Sutter MP-285操縱器轉換為三維電動平臺。3DMS操縱器和工作臺附件可以安裝在立式顯微鏡旁邊的MT-75機架上，也可以安裝在倒置顯微鏡主體上的MD系列機架上。緊湊的尺寸允許機械手和其他設備同時使用。
2	MT-1000/MT-2000/MT-2200 systems		臺式顯微鏡的電動和手動平移系統	MT-1000/MT-2000/MT-2200系統由一個顯微鏡轉換器和三個獨立支架組成。每個操作器使用兩個MT-75支架和一個類似的支架，MT-150用于固定組織室。常規的設計特點是采用獨立式立柱，為組織記錄室和多個微操作器提供堅固的安裝。許多人更喜歡這種方法，因為它大限度地擴大了調整顯微鏡和更換移液管的工作空間。此外，獨立支架設計將機械手之間與運動相關的串擾降低。
3	MT-1078/MT-2078/MT-2278		固定臺顯微鏡的X-Y平移系統	MT-1078/MT-2078/MT-2278系統由一個X-Y轉換器和一個大型固定工作臺組成。MT-78-FS為喜歡在大型平臺上進行實驗的用戶而設計。該平臺提供堅實、穩定的支撐，以及足夠的空間，以便根據需要連接機械手和其他儀器。剛性鋁頂板牢固地安裝在兩個MT-75龍門式支架上。這些支架可以調節高度，并牢固地連接到用戶的振動臺上。
4	MT-70 & MT-71 Series		微操作手支架	MT-70和MT-71系列支架堅固、穩定，用途廣泛，可用于各種研究應用的安裝組件。它們被設計用于將重型赫胥黎式微操作器放置在大多數顯微鏡旁邊。我們發現它們非常有用，適應性也很強，所以我們也用它們來安裝其他物品，比如光學元件。
5	MT-75 Series		龍門式微操作架	要想在顯微鏡附近放置微操作器或其他設備時獲得大的靈活性，請查看MT-75系列支架。這些機架系統提供可調的垂直和水平軸以及高達360度的旋轉。您的操縱器或其他設備將安裝到3/4英寸厚實的鋁制懸臂上，該懸臂采用燕尾榫連接，便于穩固定位。懸臂組件安裝在一個2英寸的重型支架上。直徑不銹鋼柱。立柱由MT-70機架中使用的同一擠壓鋁塔支撐。塔可以中心安裝或邊緣安裝在底板上，以獲得額外的定位自由度。
6	MPC-78 / MP-78		大型轉移平臺系統	MPC-78/MP-78大型移動臺可用于切片膜片或在體實驗，其中顯微鏡主體無法移動以查看不同的視野。這在雙光子實驗中為常見，其中光源的激發光束路徑必須進入固定的顯微鏡。為了訪問大間距視野，并可能在大間距位置放置移液管、預制品和相關操縱器附件，同時要求它們在大平臺上一起移動。 MPC-78/MP-78是在2007年冷泉港實驗室神經系統成像課程中介紹的。這個移動平臺很受歡迎。MPC-78/MP-78也適用于倒置顯微鏡或其他更大且不易移動的顯微鏡。
7	MD Series		微操作平臺	MD支架是一個機械手平臺，直接固定在倒置顯微鏡的框架上。尼康、奧林巴斯、徠卡和蔡司常見的倒置顯微鏡有單面或雙面兩種型號。當使用操縱器定位膜片電極以記錄培養中附著的細胞時，這些平臺適合無漂移的電生理信號記錄配置。

五：成像系統和光源系統

OPTICAL INSTRUMENTS

精準的機械運動和用心設計的電子產品一直是薩特儀器產品的標志。20多年前，當我們開始生產可靠、快速、電子靜音、計算機控制的濾光片輪時，我們進入光學產品市場的機會就利用了這些特性。結果就是Lambda 10，它滿足了我們初的所有性能目標，并證明了它是一款非常堅固可靠的儀器。 Lambda 10的成功導致了新一代波長開關產品的開發，以及業內廣泛的配件之一。我們目前的設計，Lambda 10-3控制器，允許使用三個過濾輪，而不需要額外的控制器。對于那些不需要Lambda 10-3的所有功能的人來說，Lambda 10-B也是一款成本較低的替代產品。這兩種控制器都可以連接到我們原來的過濾器輪，以及我們新的輪線，這些輪線設計用于25毫米以及更大直徑的過濾器。利用新的薄膜濾波器技術，Sutter將可調諧濾波器整合到一個5位濾波器轉換器Lambda VF-1中? 和Lambda VF-5?, 以納米級增量提供從338到900納米的任何中心帶通。當Lambda 10推出時，大多數成像系統無法跟上55毫秒的切換時間。隨著成像領域技術的進步，對更快波長切換速度的需求也在增加。Sutter Instrument推出了Lambda DG-4 PLUS，這是一種集成照明系統，能夠在不到0.5毫秒的時間內切換波長。隨著對更高吞吐量和更低曝光時間的需求增加，Lambda LS滿足了對單獨高功率光源的需求。該集成175（或300）瓦氙弧燈、冷鏡和電源系統采用高效的單柜設計。我們的燈具產品系列最近擴展為Lambda XL，它使用無電極燈泡技術來生產高穩定、長壽命的光源?，F在，TLED 和HPX LED光源代表了新一代的固態顯微鏡照明。 Sutter Instrument開發并設計了SmartShutter?，以滿足作為成像線組件或光學應用獨立解決方案的堅固可靠快門的需求。SmartShutter提供了先進的快門控制。步進電機的微處理器控制允許用戶優化移動速度或平滑度，產生可變光圈，并從觸發開始實現8毫秒的打開/關閉時間。此快門與Lambda 10-3、Lambda 10-B/IQ和Lambda SC控制器兼容。為某些應用而定制我們的光學產品線已成為Sutter Instrument的專長。各種定制和OEM過濾器采用了新技術。例如，對于使用大量過濾輪的系統，Sutter Instrument開發了一種RS-485串行總線，允許多達16個控制器在主機上共享一個串行端口。Sutter Instrument還開發了傳感器和電機技術，用于在液氦溫度下運行的過濾輪系統，用于天文望遠鏡。有關定制過濾器更換設備的更多信息，請直接聯系我們。
序號	名稱/型號	圖片	特點	主要描述
1	SmartShutter?		步進電機驅動快門	SmartShutter?旨在補充我們不斷增長的光學產品系列，并為快門性能和可靠性設定新標準。在傳統的快門設計中，有兩片或更多的“葉子”相互摩擦。隨著時間的推移，葉片將磨損、卡住，快門將無法打開。SmartShutter的設計只一個移動部件，這實際上消除了磨損的影響，并顯著提高了性能。在傳統的百葉窗設計中，還有一個額外的問題，即在有些溫度條件下葉片會粘結。我們改進的設計使用耐熱材料，在高溫條件下表現良好，延長了快門的使用壽命。
2	Lambda SC		SmartShutter?光學快門的控制器	Lambda SC是SmartShutter?的全功能微處理器控制的快門驅動器。它支持用于其他Lambda控制器的相同快門命令集，并通過其他操作模式提供增加的性能。附加的操作模式允許對曝光時間、曝光之間的延遲、曝光次數、觸發模式和快門打開模式進行可編程控制。Lambda SC實用程序允許計算機通過串行或USB端口控制和配置多個SC控制器。
3	Lambda 421		光束合成系統	Lambda 421的設計目的是保持光束合成器的尺寸較小，光程短且高效。薄膜帶通濾光片，如Semrock的STR，可以反射超過90%的帶外光。如果每個光源的帶通不重疊，則可以使用濾光片對來自其他光源的光進行衰減和反射。通過將濾光片和光源布置成一個五角腔室，我們能夠將四個光源組合成一個緊湊的設計，比以前實現的損耗更低。作為一個額外的好處，光學序列中的最后一個位置不需要任何濾波器，因為沒有其他輸入從該位置反射。該輸入可用于任何類型的光源，只要您知道如果使用的濾光片與該光源重疊，可能會造成損失。五角腔室的第五面成為合并源的輸出。過濾器易于更換，安裝在五角腔室核心內的小滑塊上。過濾器和相關光源可以在五角腔室周圍以任何順序排列。
4	Lambda 721		光束合成系統	Lambda 721的設計目的是使光束合成器的尺寸更小，光程短且高效。薄膜帶通濾光片，如Semrock的STR，可以反射超過90%的帶外光。如果每個光源的帶通不重疊，則可以使用濾光片對來自其他光源的光進行衰減和反射。通過將濾光片和光源排列成一個雙五邊形，我們能夠將七個光源組合成一個緊湊的設計，比以前實現的損耗更低。作為一個額外的好處，光學序列中的最后一個位置不需要任何濾波器，因為沒有其他輸入從該位置反射。該位置可用于具有寬光譜輸出的LED，例如561nm LED，并可允許從單個LED光源激發多個單通道熒光。（原始光譜可根據要求提供）
5	Lambda OBC		光束組合器	Lambda OBC（光束組合器）是一種新的概念，用于將具有不同光譜的獨立光源組合成單個公共輸出光束。每個單獨的光源在通過帶通濾波器進入光路之前都經過準直。每個光源的濾光片還起到反射前一個光源的準直光束的鏡子的作用。
6	Lambda VF-5? / VF-1?		可調濾波器變換器	Sutter Instrument已經開發了幾種濾波器轉換器，設計用于在用戶給定納米值的寬光譜范圍內選擇波長。Lambda VF-5? & Lambda VF-1? 采用Semrock?創新的VersaChrome?薄膜濾波器技術，提供優良的帶通特性，如高傳輸（接近99.999%）、陡峭邊緣和帶外阻塞。由于這些濾波器通過圖像，因此它們同樣適用于發射和光源激發路徑。
7	Lambda 10-3		光學濾波器變換器	Lambda 10-3是Sutter新一代的高性能濾輪轉換器?？刂破鳜F在提供更快的切換時間、3個過濾輪和2個百葉窗（或2個過濾輪和3個百葉窗）的同步獨立控制，以及擴展的通信接口選項。電機技術的新進展使Lambda 10-3能夠在相鄰濾波器之間實現40毫秒的切換時間。此外，現在可以通過USB、串行、并行和鍵盤接口訪問控制器命令。
8	Lambda 10-B		光學濾波器變換器	Lambda 10-B是一款高性能、微處理器控制的濾光片輪，適用于需要單個濾光片輪的成像應用。Sutter的光學濾波器轉換器產品線Lambda 10-B的新版本使用了電機技術的新進展，以實現相鄰濾波器之間40毫秒的切換時間。當與我們的高速四位車輪一起使用時，Lambda 10-B的切換時間小于31毫秒。它具有USB和串行端口接口以及鍵盤控制。Lambda 10-B是Lambda 10-2的低成本替代品，非常適合需要單濾輪的成像應用。
9	Lambda HPX LED		液冷LED光源	Lambda HPX代表了新一代的液冷高輸出LED光源。Lambda HPX圍繞單個90W 4.25毫米LED管芯設計，提供與200W氙弧燈相當的光輸出。安靜、無振動的液體冷卻頭（在工廠預充）使我們能夠保持達到制造商預計的燈泡壽命60000小時以上所需的低結溫。（HPX預計將在6萬小時后保留70%的光輸出。）輕量級精密加工LED燈頭設計為使用附帶的顯微鏡適配器（訂購時指定）直接安裝在顯微鏡的epi端口上。這提供了與示波器直接耦合的大光量，而不存在與液體光導管相關的損失。
10	Lambda HPX-L5		帶液體光波導的大功率LED光源	Lambda HPX-L5是我們新的大功率LED光源HPX的液體光導耦合版本。液體導光管通過內部散熱器和耳語風扇實現LED冷卻。與液冷直接安裝型相比，這需要較少的維護。Lambda HPX-L5圍繞單個90W 3mm LED管芯設計，在使用相同的導光板時，可提供與150W氙弧燈相當的光輸出。Lambda HPX-L5經過優化，可連接至可選的5 mm液體光導管和現成的顯微鏡適配器。HPX預計將在6萬小時后保留70%的原始光輸出。
11	Lambda FLED		熒光光源	Lambda Flid被設計為熒光顯微鏡的大功率LED驅動器?；谖覀兘涍^驗證的TIDE+設計，FLED已針對用作激勵光源的單通道大電流LED進行了優化。我們的雙通道Lambda Flid選件將兩個高功率LED組合成一條光路。FLED-DC允許使用兩個通道進行熒光成像。兩個通道都由單獨的控制器驅動，也可以由TTL信號單獨觸發。對于設置中兩個以上的LED，請參閱我們的Lambda 421或Lambda OBC。
12	Lambda TLED / TLED+		LED透射光源	Lambda TLED/TLED+ 是獨立的LED光源，可用于顯微鏡的透射光路或具有類似要求的其他應用。Lambda TLED/TLED+ 可與高輸出白光LED一起訂購，使其成為包括相位和差分干涉對比度（DIC）在內的對比度方法的合適光源。我們的雙通道Lambda TLED+選件將兩個高功率LED組合成一條光路。TIDE-DC包括用于刺激的460nm LED，而第二通道通過白光LED的磷光體發射。白光通道可用于訪問510 nm至630 nm之間的光譜，適用于各種應用。兩個通道都由單獨的TTL+控制器驅動，也可以由TTL信號單獨觸發?？蛇x波長配置可用。
13	Lambda LS		獨立氙弧燈和電源	Lambda LS是一款獨立照明器，由氙弧燈、燈殼、冷鏡和電源組成，安裝在一個單獨的外殼中。Lambda LS設計用于液體光導管，該液體光導管將非常平坦、強烈的照明傳輸至用戶顯微鏡或其他儀器的光學系統。該燈的柜子裝有一個標準的Sutter儀器過濾輪，可以輕松地從光路的插槽中滑入滑出。如果需要，可以在機柜外部安裝第二個過濾輪。當與適當的適配器一起使用時，光導輸出與大多數常見的顯微鏡系統兼容。
14	Microscope Adapters		顯微鏡適配器	激勵適配器（后綴EC）包括在顯微鏡燈殼和激勵端口之間安裝過濾輪所需的所有組件。大幅面光導適配器當發射路徑中存在消光透鏡以消除相機中的漸暈時，需要使用大幅面光導適配器（后綴LF）。該適配器也推薦給那些希望消除目鏡中漸暈的客戶。 SmartShutter?可以使用我們的標準適配器安裝在顯微鏡光源激發和透射光端口上。
15	OEM Systems		客戶定制和OEM生產	為單獨應用定制我們的光學產品線已成為Sutter Instrument的專長。我們的生產設施包括內部電子設計、電路板布局、嵌入式系統編程，以及用于批量生產精密機械部件的先進的CNC加工和車削中心。這種技術知識使Sutter能夠為原始設備制造商（OEM）提供及時、經濟高效的工程和制造解決方案。我們的濾光輪系統經過驗證的性能和可靠性使其成為一系列OEM應用的理想選擇。定制設計的示例包括帶2英寸過濾器的5位和10位滾輪、12位陣列、緊湊型皮帶驅動濾輪、低溫和高真空濾輪、旋轉偏光器、允許16個控制器在主機上共享單個串行端口的RS-485串行總線，以及適用于各種顯微鏡的安裝適配器。Sutter目前有幾份重要的OEM合同，并將繼續建立新的OEM關系。

六：顯微鏡平臺

MICROSCOPES

當馬克斯·普朗克研究所（Max Planck Institute）開發移動物鏡?（MOM?）時，溫弗里德·鄧克（Winfried Denk）憑借其在精密加工和3D步進電機控制方面的經驗，將一臺雙光子移動物鏡制成了原型。Sutter MOM迅速成為雙光子活體顯微鏡的標準。該顯微鏡的開放式框架結構使其具有良好的靈活性，可進行多種配置。最近，這種開放式結構促進了三光子3P-MOM的近持續發展。我們對光源的激發路徑進行了修改，以允許使用新的掃描管透鏡和更長的傳輸，并對我們的短程探測器進行了修改，以更收集散射光子。在MOM成功設計的基礎上，薩特創造了SOM?-簡易移動顯微鏡。在SOM中，Sutter跟隨客戶的要求，購買了一臺具有MOM多功能性的低成本機器人顯微鏡。SOM的設計考慮到了電生理學，是體內或腦切片制備的合適平臺，幾乎不需要修改。SOM使用流行的MP-285作為其機械基礎，Sutter為攝像機、物鏡翻轉器和照明源設計了多種適配器。 DF-Scope? 是另一款受客戶啟發的顯微鏡設計。與完整的顯微鏡不同，該軟件包為奧林巴斯BX51WI立式顯微鏡增加了多光子成像功能。許多實驗室已經有BX51WI顯微鏡用于電生理學和熒光成像實驗。DF-Scope?組件為BX51WI提供了用于多光子成像所需的光學和電子設備（外加鈦寶石激光器和掃描軟件）。該設計采用了MOM的組件，包括諧振和振鏡掃描盒和控制器、探測器路徑、PMT、PMT電源、掃描透鏡和管透鏡。我們的新產品，BOB開放式直立顯微鏡，包括奧林巴斯垂直照明器和物鏡。通過將顯微鏡簡化到最基本的部分，我們創造了一個更靈活、更開放的系統，可以用于各種應用。在我們的顯微鏡系列中，雙光子顯微鏡和其他顯微鏡的獨立配件越來越多。作為獨立組件提供的組件包括MCS、帶有PC工作站和數據采集卡的MScan軟件套件、RESSCANNER、超靜音共振掃描盒和控制器（可作為MOM提升或可用于自制顯微鏡的通用版本）、PS-2和PS-2/LV、用于PMT的兩種不同雙電源，最后是一小部分濱松PMT。
序號	名稱/型號	圖片	特點	主要描述
1	MOM?		移動物鏡?	可移動物鏡?（MOM?）是一種雙光子或電子光子顯微鏡，當與適當的激光結合時，能夠在活體標本的深處成像。Sutter MOM是一個提供三維客觀運動和旋轉的成像，并允許樣本保持水平和靜止。世界各地許多推崇的成像實驗室都使用Sutter MOM，我們不斷與客戶合作，根據客戶不斷變化的需求調整設計。
2	BOB?		開放式直立顯微鏡	薩特BOB? — 一個簡單的、開放式設計的直立式顯微鏡平臺旨在消除傳統的顯微鏡框架，是切片電生理學、寬視野功能成像、雙光子視網膜成像、光刺激和剛剛開發的新技術的良好選擇！顯微鏡簡單的形式是物鏡和管透鏡。大多數現代顯微鏡的其他部件都是為實現特定功能而設計的：不同類型的實驗、照明方法和信號檢測手段。
3	SOM?		簡易移動顯微鏡	MOM?之子（SOM?）是一種小型、簡單的顯微鏡，設計用于在體和離體實驗。在我們的雙光子移動物鏡（MOM）中，樣品的定位和顯微鏡聚焦是通過機器人完成的。這消除了對大型轉換系統和平臺的需要，這些轉換系統和平臺通常會限制在體實驗目標下方的可用空間。例如，SOM可以在一天內對在體神經元進行全細胞膜片記錄，然后在下一天對切片進行多細胞記錄。
4	DF-SCOPE?		奧林巴斯BX51WI多光子成像軟件包	DF-Scope?是一款受客戶啟發的多光子成像軟件包，適用于BX51WI立式顯微鏡。許多實驗室已經有BX51WI顯微鏡用于電生理學和熒光成像實驗。DF顯微鏡組件為用于多光子成像的BX51WI提供了必要的光學和電子設備（外加鈦寶石激光器）。該設計采用了MOM?提供的組件（移動物鏡?）系統，包括諧振和振鏡掃描盒和控制器、探測器路徑、PMT、PMT電源、掃描透鏡和管透鏡。
5	MCS		MOM計算機系統及軟件	MOM?計算機系統（MCS）包括采集軟件包MScan 3.0和數據分析軟件MView 3.0。MScan將雙光子成像與光刺激、行為監測和電生理無縫結合。雖然設計用于Sutter MOM?，但它也與其他雙光子平臺兼容。MCS被設計用于進行深部組織活體成像的復雜實驗。其直觀的用戶界面，易于學習和使用。MCS和MOM共同構成了一個強大的工具，可以理解神經科學、免疫學或腫瘤學中復雜的問題。重要的是，您將在MCS中找到與所有Sutter Instrument產品相同的良好技術和客戶支持標準。
6	ScanImage		ScanImage高級軟件和基于FPGA的采集系統	多年來，Sutter Instrument的雙光子顯微鏡開發一直與ScanImage軟件密切相關。除了MOM?活體雙光子顯微鏡外，Sutter還擁有許多使用ScanImage的雙光子顯微鏡使用的產品，包括我們的步進電機驅動XYZ控制器、振鏡和共振掃描系統、PMT和PMT電源。我們很高興與ScanImage和ScanImage社區保持了10多年的相互、持續的聯系。
7	RESONANT SCAN BOX		共振掃描盒	Sutter共振掃描盒（RESSCAN）是一種通用共振掃描盒，使用行業標準的劍橋技術公司CRS 8 kHz共振掃描儀進行快速X掃描，使用第二臺劍橋振鏡掃描儀（6215 5 mm）進行Y軸掃描。掃描框靜音，該軟件包允許以每秒30幀的速度進行全幀掃描（實際值取決于軟件）。與其他設計用于專有硬件和/或軟件的諧振系統不同，Sutter諧振掃描盒及其與外部世界的連接是通用的。
8	PS-2 & PS-2/LV		PMT電源	PS-2和PS-2/LV是與Sutter MOM?一起銷售的Sutter PMT電源。他們也可以為那些需要雙電源的人提供掃描顯微鏡或其他需要PMT電源的項目。PS-2是一種雙高壓電源，設計用于濱松R6357多堿PMT，但適用于其他類似PMT。PS-2/LV初設計用于濱松H10770PA-40 PMT模塊，但適用于許多其他類似的PMT模塊，這些模塊內置高壓電源，只需要低壓電源和控制電壓來設置增益。
9	HAMAMATSU PMT		濱松PMT和PMT模塊	Sutter Instrument是濱松的授權經銷商。自2006年以來，我們一直在Sutter MOM范圍內使用濱松PMT和PMT模塊，我們還提供各種濱松PMT作為單獨組件出售。我們擁有少量PMT和PMT模塊庫存，提供PMT測試、布線和安裝解決方案，并提供多個Sutter設計的PMT電源。請聯系Sutter獲取我們提供的濱松PMT的清單和價格，或者了解我們是否可以幫助您將PMT設計成定制儀器。

七：灌流系統和水浴槽

Perfusion Systems and Bath Chambers

沒有灌注系統，電生理設置是不完整的。根據您的應用情況，目標可能簡單到通過提供含氧鹽水來維持制劑的活性，也可能復雜到應用大范圍濃度的離子通道調節劑，并配備陽性和陰性對照，以獲得高質量的濃度響應曲線。此外，哺乳動物細胞或組織的實驗通常需要升高溫度。

Sutter Instrument提供由Automated Scientific制造的灌注系統和浴室。我們的標準產品組合包括帶有一個、四個或八個儲液罐的灌注系統，可選擇室溫操作、在線加熱或在線加熱之外的加熱浴室。標準浴室與Sutter平臺級或MT-150室柱兼容。解決方案切換可由SutterPatch?軟件控制，以完全集成到數據采集和分析工作流程中。手動操作，以及通過其他膜片鉗軟件，或通過來自其他來源的數字（TTL）或模擬信號進行控制也是可能的。

AutoMate Scientific公司的ValveLink8.3?控制器可避免手動切換解決方案產生的振動。低噪音電路和低維護夾管閥在20毫秒內切換，有助于無故障運行。液體從不接觸閥門。所有AutoMate Scientific的閥門都包括一個單獨的LED指示燈。鋁制外殼使閥門保持干燥，降低溢出的可能，并為注射器儲液罐提供魯爾鎖口。

所有灌注系統包括注射器儲液罐（單通道系統為140毫升，四通道和八通道系統各為60毫升）、雙向旋塞、帶儲液罐支架的環形支架、管道、魯爾接頭和歧管（如適用）。

除了覆蓋常用配置的標準灌注系統外，還可以進行高度定制。請聯系Sutter Instrument以獲取滿足您特殊要求的配置。

特征

用于組織氧合或藥理學實驗的可靠溶液交換

1、4或8個儲液罐

可用于室溫操作，在線加熱，或同時使用在線加熱和浴室加熱

ValveLinek8。與SutterPatch?軟件兼容的3?和ThermoClamp控制器

通過低維護夾管閥實現高可靠性

用于閥門切換和溫度控制的電氣靜音電路

序號

名稱/型號

圖片
